虹吸式伴生氣回收裝置原理
油田開采過程中會有氣體伴隨石油液體一同產出，其主要成分是甲烷等烴類氣體，同時含有二氧化碳、硫化氫等非烴類氣體，這些烴類氣體被稱為“伴生氣”。
通常出于經濟原因，海上油田伴生氣除供本平臺發電利用外，基本都直接采取燃燒放空的方式。
其實，伴生氣也是“放錯位置的資源”，如果得到合理利用，不僅會減少對環境的影響，還能增加能源供應。
為響應“綠色低碳”發展戰略，提高伴生氣利用率、減少資源浪費，海上油田伴生氣通常采取“應收盡收、應用盡用” 的設計理念。

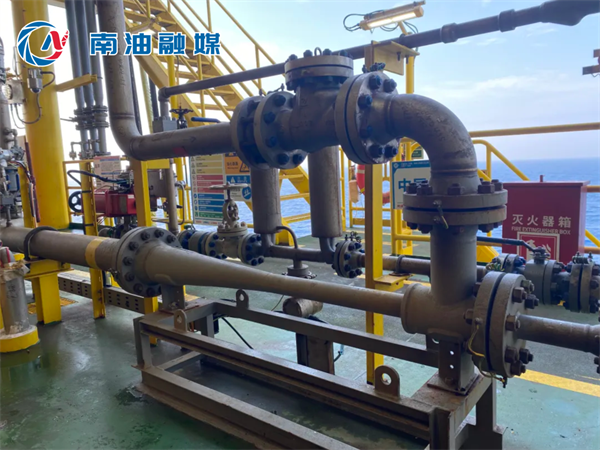

文昌19-1DPPA平臺在項目階段通過新技術研發及優化，形成一套“三級壓力控制組合閥組(壓力調節閥、電磁快開閥、爆破片)+虹吸式射流噴射器+等離子隨即點火” 的火炬氣回收利用綜合技術方案。
該方案針對火炬氣壓力低、泄放量小、回收難等特點，可實現火炬氣“無動力”在線回收，并“虹吸”至壓縮機入口，實現了正常?產工況下的?炬熄滅，無需長明燈燃燒，緊急泄放工況下?炬迅速點?，從而確保平臺的本質安全。
摸索參數，建立“虹吸”效應

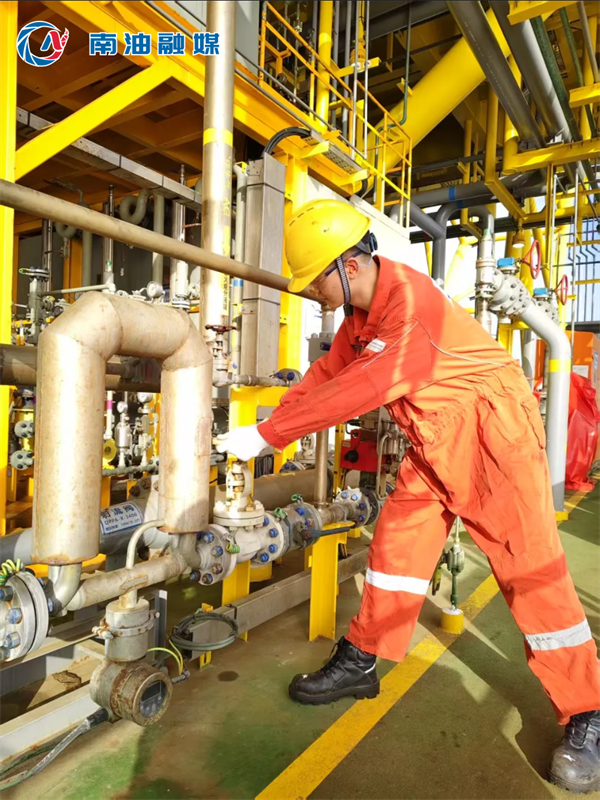

投用初期，面對火炬氣回收裝置高壓端抽吸效果差，無法將低壓放空氣完全回收的情況，文昌19-1油田通過查詢?cè)O(shè)備資料，摸索工藝參數、建立高低壓端壓力、流量臺賬，通過反復調整高壓燃料氣與低壓放空氣的壓力和流量比，最終建立“虹吸效應”，將火炬氣回收系統成功投用。
該系統投用后，預計年回收天然氣超219萬立方米，折算年減少碳排放量3.9萬噸，實現節能降碳 和提質增效 “雙豐收”，為其他同類型油田火炬“零放空”提供了可借鑒的技術路線和實踐經驗。
