本期文章我們將介紹目前國內外主流波浪能發電機組的一些性能參數和特點：
一、主要類型和技術特點
• 振蕩水柱式 (Oscillating Water Column, OWC)：
• 通過波浪引起水柱在密閉氣室中上下運動，驅動空氣渦輪機發電。
• Pico、Mighty Whale、LIMPET和Mutriku等是知名的OWC原型機或商業化項目。
• UniWave200是一種OWC裝置，其波浪到電網的能量轉換效率在有效波高超過1米時可達45%左右，比其他OWC裝置的效率高出一倍。
• “絕酷”波浪能轉換器(Drakoo Wave Energy Converter)是一種雙腔振蕩水柱系統，其波能-液壓能轉換效率在波峰時可超過80%，平均效率可達50%。商用型“絕酷”的總體轉換效率(波能-電能)接近50%。
• OWC系統在各種波浪條件下都能有效運行，能高效地將海洋波浪能轉化為電能。
• 雙腔或三腔OWC比單腔OWC性能更好，因為它們具有更寬的有效頻率帶寬。
• 振蕩浮體系統 (Oscillating Body Systems)：
• 通過浮體與波浪的相互作用產生振蕩運動(如垂蕩、俯仰)，將能量轉化為電能。
• Pelamis是一種著名的衰減器型波浪能轉換器，其首個商業波浪能農場于2008年在葡萄牙建成，裝機容量為2.25兆瓦，由三臺Pelamis設備供電。
• PowerBuoy是一種浮標式波浪能轉換器，其典型裝置功率為150千瓦。
• 振蕩浮體系統在單位特征寬度下的效率最高。
• 中國科學院廣州能源所研制了100千瓦一基多體鷹式波浪能發電裝置和10千瓦漂浮點吸收直線發電波能裝置，并完成了實海況試驗。
• 中國自主研發的兆瓦級漂浮式波浪能發電裝置“南鯤號”已投入試運行，其整體轉換效率可達22%，在滿負荷條件下，每天可產生2.4萬千瓦時電，可為3500戶家庭供電。
• 越浪式裝置 (Overtopping Devices)：
• 通過將波浪捕獲到水庫中，利用水位差驅動水輪機發電，類似于水力發電。
• “Wave Dragon”是知名的越浪式裝置，其最佳尺寸設計(260米寬，150米長)可產生高達4兆瓦的電力。
• 越浪式裝置的效率相對較低。
二、效率和成本
• 效率：
• 波浪能轉換器的效率通常分為氣動/水動力效率、渦輪/機械效率、電氣效率和傳輸效率。
• 提高效率的主要方法是使吸能部分與入射波浪產生共振，并采用主動和被動控制方法以及幾何優化。
• 目前波浪能發電的整體轉換效率仍有待提高，例如“南鯤號”的整體轉換效率為22%。
• “絕酷”商用型總體轉換效率(波能-電能)接近50%。
• 成本：
• 波浪能發電的平準化度電成本(LCOE)是衡量其經濟性的關鍵指標。
• 目前波浪能的度電成本普遍高于其他可再生能源，如風能和太陽能。
• 2020年，波浪能的度電成本通常比海上風電高出5-20倍。
• 專家預測，到2035年，波浪能的度電成本有望降至70歐元/兆瓦時以下，與海上風電具有競爭力。
• 單臺750千瓦衰減器設備的成本約為750萬歐元。
• AW-Energy公司表示，每生產1000度電的成本約為100-150美元。
• 波浪能發電的初始成本和維護成本較高，每兆瓦可能需要400萬至800萬美元。
三、波浪能發電機組性能參數
由于波浪能技術仍在發展中，許多公司的數據可能處于保密狀態，或者僅在特定項目報告中披露。目前公開的主流波浪能發電機組的詳細信息整理如下：
1. 中國“南鯤號”
• 類型： 漂浮式波浪能發電裝置。
• 額定功率： 兆瓦級(1兆瓦)。
• 特點：
• 我國自主研發的首臺兆瓦級漂浮式波浪能發電裝置，標志著我國兆瓦級波浪能發電技術正式進入工程應用階段。
• 裝置平面面積超過3500平方米，相當于7個籃球場大小，重量達到6000噸。
• 每天最多可發電2.4萬千瓦時，可滿足3500戶家庭一天的用電量。
• 采用半潛平臺“吸收”波浪，通過自主研發的電能變換系統實現波浪能到液壓能再到電能的三級能量轉換。
• 整體轉換效率可達22%。
• 具備自適應波浪發電技術，可針對波浪大小自動調節發電機組。
• 具備抵御16級超強臺風的能力，可通過自動注水增加裝置重量使其下沉。
• 為偏遠海島提供穩定綠色能源供應，是全球同類裝置首次實現在偏遠海島的應用。
2. Hann-Ocean “絕酷”波浪能轉換器 (Drakoo Wave Energy Converter)
• 類型： 雙腔振蕩水柱系統 (OWC)。
• 額定功率：
• “絕酷”-B0010 型號：10千瓦 (kWp)。
• 15千瓦“絕酷”水流能量轉換器：額定功率10千瓦 (rms)，峰值功率15千瓦。
• 特點：
• 波能-液壓能轉換效率在波峰時可超過80%，平均效率可達50%。
• 商用型“絕酷”總體轉換效率(波能-電能)接近50%。
• 通過英國國際再生能源中心(Narec)驗證。
• 采用雙腔體、單向?qū)Я鞲駯藕蛣恿敵鱿到y(tǒng)等關鍵要素。
• 能夠在不同高度和不同周期范圍的波浪中實現高效波浪能吸收。
• 是世界上第一個在非常小的波浪條件下有效工作的波浪能轉換裝置。
• 可根據波浪條件定制不同型號，采用成熟的永磁發電機和水渦輪技術。
• 可用于固定式模塊化或浮動式模塊化部署。
3. AW-Energy WaveRoller
• 類型： 擺式波浪能轉換器，安裝在海底，通過波浪的往復運動驅動面板發電。
• 額定功率：
• 100千瓦 (kW) 的單臺WaveRoller裝置。
• 350千瓦 (kW) 的WaveRoller波浪能發電裝置。
• 特點：
• 在葡萄牙海域進行過運行和測試。
• 在2.5米有效波高、24小時運行條件下，一臺100千瓦的WaveRoller裝置可產生500千瓦時電量。
• DNV GL 對其性能進行了獨立驗證。
• 旨在開發一種完全無排放的近岸海底發電廠。
4. CorPower Ocean C4
• 類型： 點吸收式波浪能轉換器。
• 額定功率：
• 已確認的峰值功率為600千瓦 (kW)。
• 通過升級，峰值功率有望提升至850千瓦 (kW)。
• 特點：
• 已在葡萄牙阿瓜薩杜拉(Agucadoura)完成第一階段海洋調試。
• 能夠根據海洋條件調整設備，限制在風暴中的響應，并在常規波浪中放大運動和能量捕獲。
• 通過了“有記錄以來最大大西洋風暴”的考驗，證明了其在極端海況下的生存能力。
• 通過 WaveBoost 項目，其可靠性和性能得到提升，年度發電量增加了27%。
• 正在進行陸上檢查和升級，以提高其運行范圍、功率容量和可靠性。
• 正在探索利用人工智能(AI)來提高性能和控制。
5. Ocean Energy OE35
• 類型： 浮動式波浪能轉換器，采用雙流空氣系統從波浪中獲取能量。
• 額定功率： 潛在輸出功率為1.25兆瓦 (MW)。
• 特點：
• 被認為是世界上最大的浮動式波浪能裝置。
• 已在美國海軍波浪能測試場(夏威夷)部署。
• 正在歐洲海洋能源中心(EMEC)進行并網示范，目標是降低度電成本(LCOE)超過30%。
• 通過將波浪捕獲到內部氣室，利用水柱振蕩驅動渦輪機發電。
6. Pelamis (海蛇)
• 類型： 衰減器型波浪能轉換器，由多個鉸接的圓柱體組成，隨波浪運動產生電力。
• 額定功率： 750千瓦 (kW)。
• 特點：
• 世界上第一個用于供電的海上波浪能轉換器，于2004年首次出現。
• 2008年在葡萄牙建成了首個商業波浪能農場，裝機容量2.25兆瓦，由三臺Pelamis設備供電。
• 相比傳統筏式裝置，其鉸接處有更多自由度，使其在波浪中運動更靈活，提高了在狂風巨浪中的生存能力。
7. PowerBuoy (OPT)
• 類型： 浮標式波浪能轉換器，利用浮標的垂蕩運動發電。
• 額定功率： PB150 型號額定輸出功率峰值為150千瓦 (kW)。
• 特點：
• 單點吸收式波浪能轉換裝置。
• 已在海洋部署中進行了性能驗證。
• 適用于為海洋浮標等小型設備供能。
8. Wave Dragon
• 類型： 越浪式波浪能轉換器，通過將波浪捕獲到高位水庫，利用水位差驅動水輪機發電。
• 額定功率： 最佳尺寸設計可產生高達4兆瓦 (MW) 的電力。
• 特點：
• 丹麥開發的一種離岸漂浮式波浪能轉換器。
• 其原理類似于水力發電站，具有較好的可靠性和穩定的輸出響應。
• 對地域特點有較高要求，限制了其發展。
9. UniWave200 (Wave Swell Energy)
• 類型： 振蕩水柱 (OWC) 波浪能發電裝置。
• 額定功率： 200千瓦 (kW)。
• 特點：
• 已實現24小時連續、自主發電。
• 在有效波高超過1米時，波浪到電網的能量轉換效率可達45%左右。
其他值得關注的進展：
• 中國科學院廣州能源研究所： 研制了100千瓦一基多體鷹式波浪能發電裝置和10千瓦漂浮點吸收直線發電波能裝置，并完成了實海況試驗。
• “澎湖號”： 由中國科學院廣州能源研究所自主研發的半潛式波浪能養殖平臺，配備了60千瓦波浪能和60千瓦海上光伏發電技術，已連續無故障運行三年多。
• “集大4號”： 我國首套發電功率達到100千瓦并通過中國船級社審核認證的可自航波浪能發電平臺，具有更寬的波浪響應頻帶寬度，提高了波浪能的轉換和傳遞效率。
需要注意的是，波浪能技術仍在不斷發展中，上述參數可能會隨著技術迭代和項目進展而更新。如果您需要更詳細或最新的數據，建議直接查閱相關公司發布的官方報告或新聞稿。

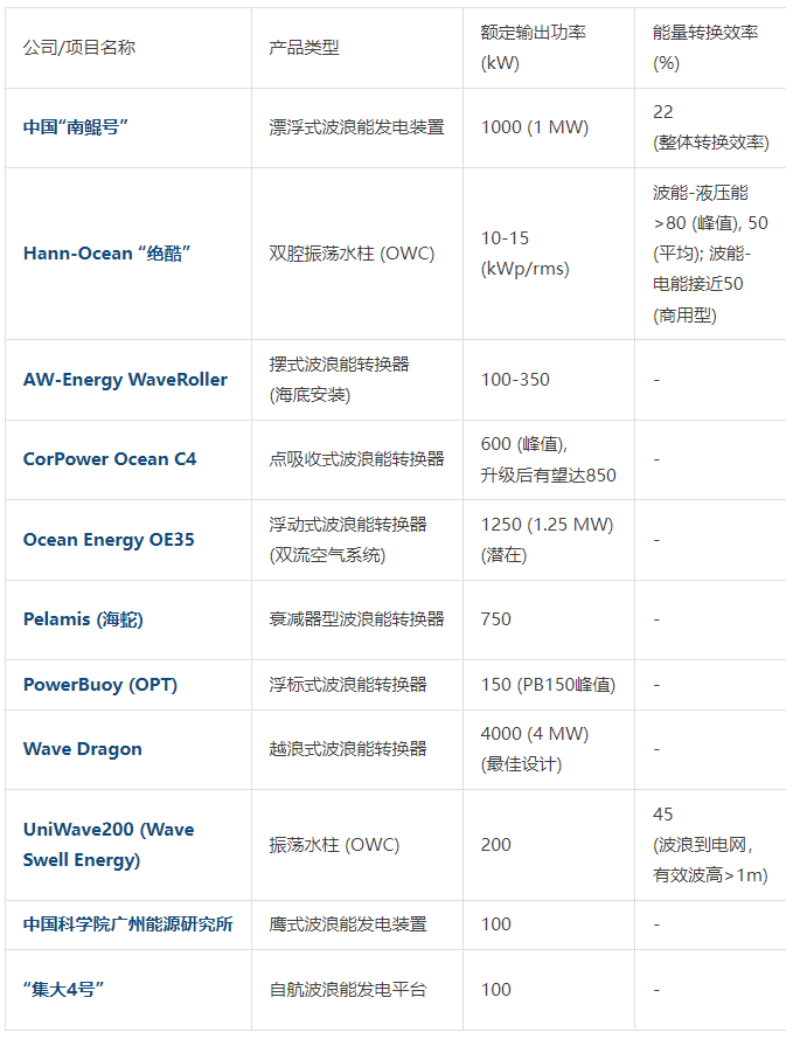

下表為小編總結的國內外主流波浪能發電機組性能參數對比情況。希望這份表格能幫助您更好地了解不同波浪能發電機組的性能參數。請注意，由于波浪能技術仍在快速發展中，部分?jǐn)?shù)據可能為估算值或早期測試數據，實際商業化產品的最終參數可能會有所調整。
國內外主流波浪能發電機組性能參數對比
說明：
• 額定輸出功率 (kW/MW)： 指設備在設計條件下能夠穩定輸出的最大電功率。
• 能量轉換效率 (%)： 指波浪能轉換為可用電能的效率。不同類型設備和測試條件下的效率可能有所不同，有些數據是特定階段的效率(如波能-液壓能)，有些是整體效率。
四、挑戰與前景
• 挑戰：
• 波浪力的波動性強，如何有效利用并提高轉換效率是一個難題。
• 惡劣的海洋環境對設備的生存能力、長期工作可靠性和高效能量轉換提出了挑戰。
• 波浪能技術仍處于發展早期階段，尚未普遍使用，距離大規模商業化應用仍有距離。
• 高昂的成本是波浪能普及和大規模利用的最大障礙。
• 前景：
• 波浪能具有巨大的潛力，全球海洋波浪能的理論值約為10^9千瓦，是目前世界總發電量的數百倍。
• 波浪能具有可再生、環保、利用范圍廣、可靠性高等優點，且比風能和太陽能更易預測，可以全天候不間斷獲取。
• 隨著技術進步和研發投入，波浪能的成本有望大幅降低，未來有望與傳統能源競爭。
• 波浪能可以為遠海島礁、海洋牧場等難以接入大電網的地區提供穩定的電力供應。
• 中國在波浪能發電技術方面取得了顯著進展，裝機容量穩步提高，并計劃建設兆瓦級岸式波力電站。
總的來說，波浪能發電技術正處于快速發展階段，雖然面臨技術和經濟挑戰，但其巨大的資源潛力、環境友好性以及在特定應用場景下的優勢，使其成為未來可再生能源領域的重要組成部分。
