近年來，隨著我國經濟的高速發展，能源消耗不斷增加帶來的能源短缺、生態環境污染問題也日益嚴重，因而推動國家能源結構的戰略轉變，發展綠色清潔能源對提高我國國際競爭力、促進我國經濟健康發展具有重要意義。風電屬于綠色清潔能源，與傳統化石能源發電相比，其具有降本的潛能;相較于陸上風電，海上風電憑借風資源好、噪音小、占地面積小、風電機組容量大等優勢逐步成為風電開發的熱土。

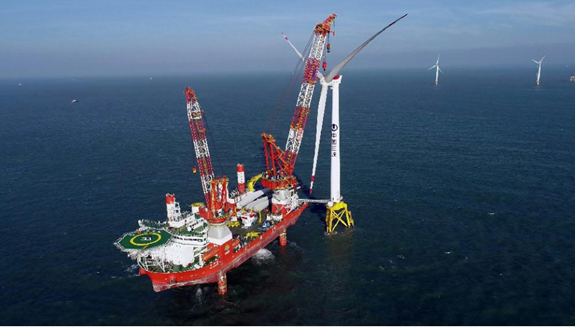

海上風電勘察，圖片來自網絡
海上風電場類似于陸上風電場，需要對工區海域進行前期地質勘察工作，但其勘探工作又有別于陸上風電場的，因為海上鉆探工期更長、難度更大，海上區域地質資料少，又不能通過地質測繪調查區域地質情況，可采用的勘探手段也較少，且往往由于工程前期勘察工作受工期和成本限制，不可能布置太多的地質鉆孔，況且鉆探方法只能揭露單個鉆探點的地層情況，不能推斷整個工區海域地層分布情況，因此，能提供區域性成果的物探工作比較重要，需要采取一種方便快捷、低成本、較為準確的物探技術手段輔以地質鉆探，達到海上風電場地質勘探工作的目的。淺地層剖面法利用的是聲學原理對淺海地層進行探測，根據淺地層剖面上反射波特征及剖面形態進行地質解釋，是一種連續探測工區海域海底地層的快速便捷、低成本的物探手段，不僅用在海上風電場等海上建設工程前期地質勘察中，還可應用在內陸湖泊、河流等水域探測水底地形、沉積物和水下地層分布等。
本文以某海上風電場工程地質勘探為實例，通過采用淺地層剖面法，查明工區海域內地層分層、古河道等不良地質現象分布和基巖面埋深等，展示淺地層剖面法在地層探測方面的成果，為地質勘探提供物探依據。
一、淺地層剖面法工作原理
淺地層剖面法與陸上地震勘探法原理類似，主要通過換能器(震源)將控制信號轉換為不同頻率的聲波脈沖信號向海底發射，該聲波在海水和各沉積層間傳播的過程中遇到反射界面，又反射回換能器被轉換為模擬或數字信號后記錄下來，并輸出為能夠反映地層聲學特征的剖面記錄。在不同的介質中，聲波的傳播速度不同。聲波傳播速度主要與介質密度、壓強等有關。把海水與海底下沉積地層看作一個近似水平層狀模型，海水作為第一種介質，它的密度為ρ1，聲波在其中傳播的速度為υ1海底下的沉積地層存在多個界面，各沉積地層的密度和聲波在該層中的傳播速度分別為ρ2、υ2…ρN、υN。當聲波向下傳播時，一部分在分界面處發生反射，另一部分沿法線方向繼續向下傳播，在下一分界面處發生反射和透射，如圖1所示。其反射強度與地層的反射系數R有關。各地層的反射系數的計算公式為
當兩種介質的反射系數較大時，接收到的反射信號就比較強，反之則比較弱。因此，接收到的反射信號攜帶了水下地層大量有用的地質信息。通過觀測記錄并分析海底沉積物對于聲波的反射，可以了解沉積物的地質屬性，并可以直觀地識別地層的地質構造。

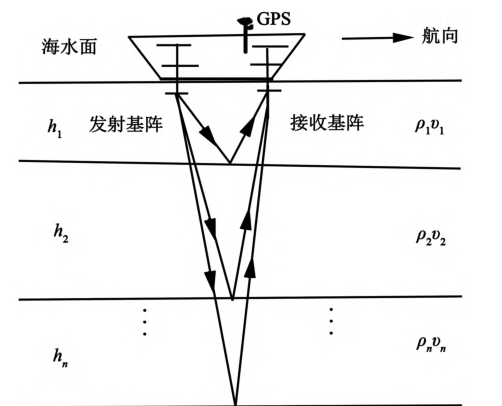

圖1 淺地層剖面法工作原理示意圖
淺地層剖面法的探測深度通常為幾十米，探測深度與發射器聲源級、信號頻率、海底面反射系數、地層含砂量等有關。一般情況下，探測海域水深應大于10m;當水深小于5m時，由于干擾較多，使分辨率下降，信噪比降低，因此，難以取得較好的探測效果。
目前，淺地層剖面儀的生產廠家和品種比較多，常用的主流儀器有英國AAE公司生產的CSP系列、德國Innomar公司生產的SES-2000、美國EdgeTech公司生產的3100P、中國香港C-Products公司生產的C-Boom等。
二、工程概況和地質條件
某海上風電場場址位于廣西北部灣海域，離岸距離為10.5～55.0km，水深0～35m，裝機規模約900MW。根據區域地質資料顯示：北部灣三面為陸地環抱，北側有南流江、紅河等注入;海底地形變化較為簡單，呈現為從灣頂向灣口逐漸下降;海底較平坦，河流從陸地帶來的泥沙沉積在海底，屬于新生代的大型沉積盆地，沉積層厚達數千米。根據工區海域地質鉆孔揭露：工區海域下伏基巖面埋深較淺，海底面表層為一層淤積層，地質鉆探在較小的鉆進深度內，即可見全風化、強風化和中風化的砂巖。
三、淺地層剖面法的勘察目的和任務
按照本階段地質勘察任務和相關規范要求，采用淺地層剖面法，初步查明整個場址區海域海底面以下地層的分布、起伏情況和基巖面埋深，以及存在的不良地質現象分布，為地質專業工程地質勘察提供物探方面的基礎資料。
四、野外工作方法
⒈測線布置
根據GB51395-2019《海上風力發電場勘測標準》的要求和勘察目的，本次淺地層剖面法主測線沿擬建風機主排列方向、按間距約1300m東西向平行布設測線，測線至測區邊界兩側各延長500m，共布設12條主測線，主測線總長約95.9km。
檢查線大致垂直于主測線呈南北方向、按間距約1800m平行布設測線，共布設6條測線，檢查線總長約68.8km。測線布設示意圖如圖2所示，測線總長為164.7km。

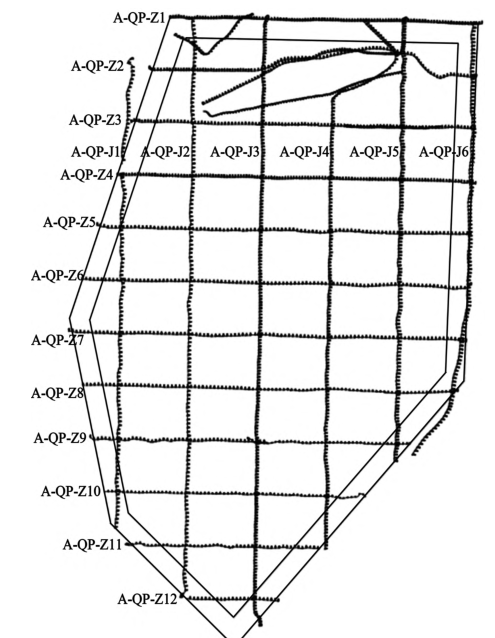

圖2 淺地層剖面法測線布置圖
⒉儀器設備
本次野外作業采用木制船舶“桂防漁×××”為調查船。船體長29m，寬6.7m，型深3.45m，總噸位241t，主機總功率280kw。
本次使用的定位設備為美國TRimble公司生產的SPS351DGPS。本次探測使用的淺地層剖面探測設備為德國Innomar公司生產的SES-2000淺地層剖面儀。
本次探測使用的涌浪補償設備是瑞典SMC公司生產的SMCS-108運動姿態傳感器，可為淺地層剖面儀提供準確的載體浪涌和橫滾、俯仰數據。
⒊數據采集
SES-2000淺地層剖面儀采取在船側固定安裝，同時完成單波束水深測量和淺地層剖面測量。安裝方式如圖3所示。

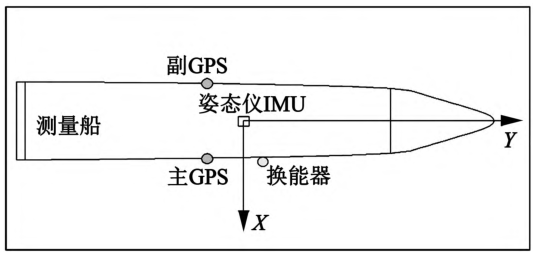

圖3 SES-2000淺地層剖面儀安裝方式示意圖
在正式測量作業前，量取GPS、IMU、T20-P換能器之間的偏移距離，正確連接好儀器后，分別采用不同的掃寬量程、TVG增益值和航行速度，在工區進行測試以選擇最佳的工作參數，保證數據質量最佳。本次勘察過程中，確定的采集系統工作參數：一次發射頻率為100KHz，二次發射主頻為6KHz，發射信號功率為80kw，發射信號頻率每秒15個脈沖信號，航速保持在5節左右。對于異常海域，若有必要可加密測線布設，保證測線密度能夠滿足控制整個工區海域地質勘察的需要。
五、資料處理與解釋
⒈資料處理
采用德國Innomar公司SES-2000淺地層剖面儀自帶的ISE軟件進行數據資料處理。
在資料解釋前，首先識別剖面記錄上的干擾波，去除地質假象，初步分析各層面的空間形態及層間的接觸關系，包括對數據進行TVG調整、帶通濾波、振幅濾波、DBG調整、壓制二次反射、去除信號干擾等操作，使資料清晰，各層最大程度可辨識，繪制海底面及目標層分界面。同時，在資料解釋過程中，重點關注可能出現的各種不良地質現象，如淺層氣、埋藏古河道、滑坡、活動斷層、海底侵蝕、透鏡體等，利用ISE軟件的數字提取功能，導出XYZ格式的地層厚度數據及平面信息，繪制基巖埋深及古河道等不良地質現象分布圖。
本次調查主要根據地層的聲學反射特征進行地層的劃分工作，根據經驗值使用的時深轉換聲速為1600m/S。
⒉解譯成果
在根據反射界面進行淺地層剖面實際解譯時，應首先與工區海域內地質鉆孔資料進行地質層位對比，并充分利用臨近海域資料和周邊地質條件，結合淺地層剖面中的沉積結構、層位標高、堆積、侵蝕、界面的整合/不整合、層理結構、相位/振幅/頻率等特征變化來分析研究剖面中地層沉積特征以及其他地質信息，這樣才能得到與實際地質情況較吻合的成果。
根據工區海域18條淺地層剖面圖像和鉆孔資料解譯，風電場海域內識別出R0和R12個反射界面，其中，R0為海底面，R1為基巖頂界面，R0和R1之間的地層為淤泥沉積層。
根據淺地層剖面結果：海底面反射界面反射能量強、相位穩定、同相軸清晰、連續性好，起伏反映工區海域海底地形變化，如圖4所示;

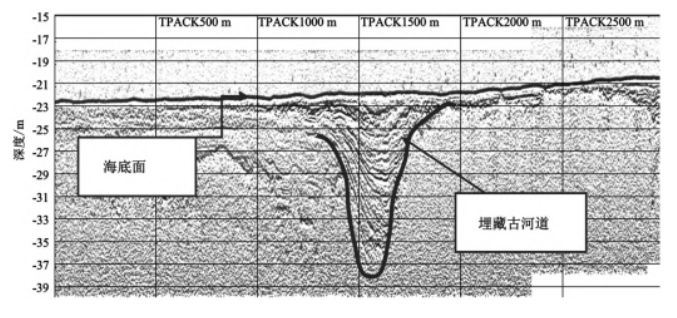

圖4 埋藏古河道典型剖面圖像(測線A-QP-Z8)
基巖反射界面反射能量較強、同相軸清晰、連續性好，有一定起伏，在工區有效調查深度內均發現有明顯基巖面強反射(如圖5所示);

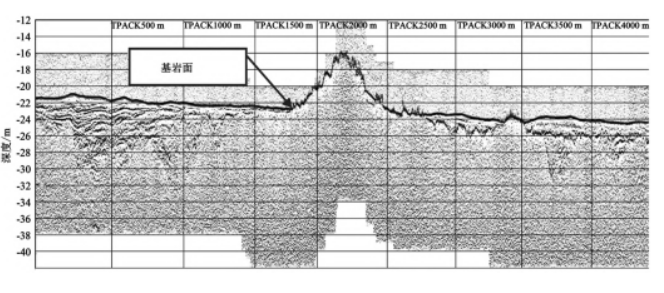

圖5 基巖出露典型剖面圖像(測線A-QP-Z11)
古河道是由于第四紀時期海平面的巨大升降變動而形成，海平面下降近岸陸架裸露成陸地，河流下切侵蝕，當海水再次侵蝕時，河流隱藏在海底，河谷和河床沉積物和兩側巖土性差異，在淺地層剖面記錄上可見明顯“凹”形反射;工區海域內埋藏古河道發育較好，較多剖面圖上存在疑似古河道形態，古河道兩側是傾斜反射結構，底部最大深度約19m(如圖4所示);推測測區東南側有斜層理發育，剖面圖上反映為同相軸清晰且連續性好，在傾斜處同相軸錯斷(如圖6所示)。

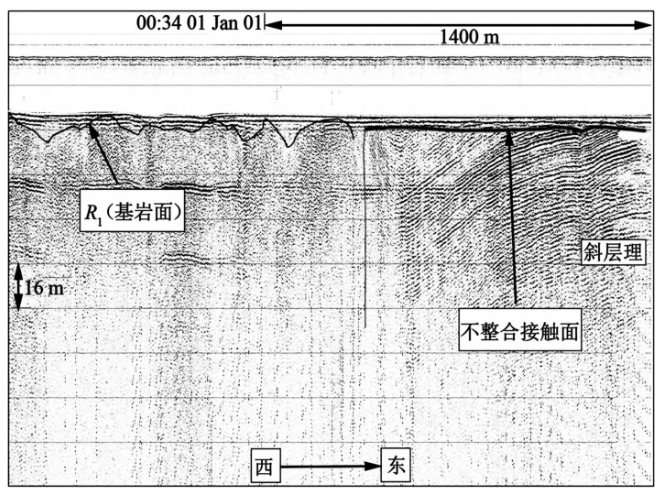

圖6 斜層理典型剖面圖像(測線A-QP-Z7)
根據工區海域的鉆探資料(AK01～AK10)，結合區域地質構造，對18條淺地層剖面圖像進行綜合解釋如下：
⑴在工區海域的南側、北側及中部部分區域均可見有明顯的基巖反射特征，由典型剖面圖像(圖5)可以看出。其中，南側和北側區域的基巖出露出海底面2～8m，工區海域中部探測到的基巖埋深為0～20m?？傮w上來說，基巖埋深較淺，基巖的分布范圍見圖7。整體上看，基巖在中部區域處于埋藏狀態，南北兩側基巖出露出海底面。
⑵埋藏古河道主要分布在工區海域的中部以南區域。埋藏古河道自區塊中部靠西的位置呈現NW—SE走向，至南部出露的基巖周圍，分為多個走向，寬度為550～1800m。古河道分布區域如圖7所示。古河道頂界面埋深為0.5～1.1m，底界面埋深大部分為2.8～19.0m，部分區域(淺剖測線A-QP-Z8)河道向下侵蝕較深，最大深度超過19m，分布如圖7所示，典型剖面圖像如圖4所示。
⑶發現工區海域東南側(圖7)有疑似因歷史地質活動而受應力作用發育較為明顯的斜層理、“凹”形層理，該層理與上部界面呈角度不整合的接觸關系。與該區域相近(距離約400m)的鉆孔(AK10)在90m深度內未見基巖層，因此，懷疑該區域基巖埋深變大。斜層理分布區域如圖7所示，典型剖面圖像如圖6所示。

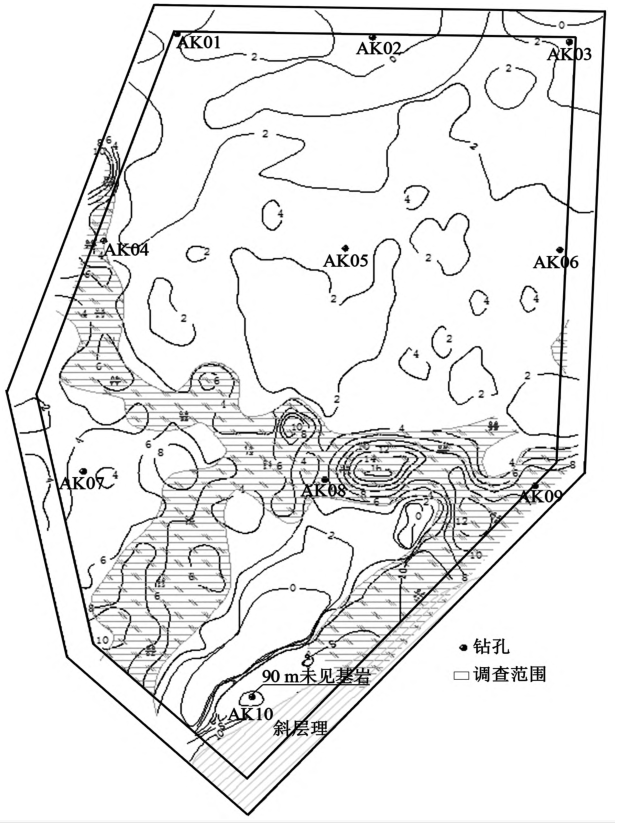

圖7 工區海域基巖埋深及古河道分布示意圖
⑷工區海域內未發現淺層氣、滑坡、活動斷層、海底侵蝕、透鏡體等不良地質現象;未發現海底管線、沉船等障礙物。
⒊成果驗證
⑴根據收集到的區域地質資料和鉆探揭露的地質資料顯示：場區位于水下淺灘、水下岸坡地貌單元上，水深一般為14～22m;場區北西側及南側部分區域有礁石群分布，北側部分礁石突出水面，礁石區域地勢偏高、起伏較大，具NE—SW向帶狀延伸特點，兩側礁石群所夾中部區域地勢相對平坦，礁石零星分布。地質資料顯示的結果與淺地層剖面探測的基巖埋深大體一致，尤其是礁石群分布區域及走向比較吻合。
⑵根據鉆孔揭露：AK01基巖埋深為1.8m，上部為中砂混淤泥、粉砂混黏性土;AK02基巖埋深為2.1m，上部為粗砂、粉質黏土;AK03基巖埋深為0.0m;AK04基巖埋深為4.3m，上部為淤泥、粉土、中砂混黏性土;AK05基巖埋深為3.2m，上部為全風化砂巖;AK06基巖埋深為2.3m，上部為全風化砂巖;AK07基巖埋深為0.5m，上部為淤泥;AK08基巖埋深為3.8m，上部為淤泥;AK09基巖埋深為14.2m，上部為淤泥質土、中砂混黏性土、粉砂混黏性土;AK10基巖埋深大于90m，上部為淤泥、角礫、粉砂、粉砂混黏性土、中砂、粉砂、粉土等。除AK07孔基巖埋深與淺地層剖面探測結果有些偏差外(偏差約3m，出現偏差的原因可能是由于該強風化砂巖層呈砂質黏土狀，結構比較松散，在淺地層剖面上未呈現基巖反射特征所致)，其余鉆孔資料均與淺地層剖面探測結果比較吻合。
六、淺地層剖面法探測影響因素
淺地層剖面法探測效果受多種因素制約，如儀器本身性能、海底底質、數據采集過程中噪音及壓制和其他各種干擾，以及處理解釋人員經驗等。因此，在采用淺地層剖面法進行探測時，需注意以下幾方面：
⑴參數選擇。在開展正式工作前，應在工區海域做試驗選擇最佳采集參數，包括發射頻率、能量、采樣間隔、采集時間等。
⑵海底底質。海底底質構造情況，尤其是海底底質類型特性決定儀器的最大探測深度。砂、巖石、珊瑚礁等硬質海底嚴重制約著聲波穿透深度，限制儀器探測深度。一般來說，海底沉積層中砂質含量越多、泥質含量越少，探測深度越小;反之，則探測深度越大。
⑶噪聲和干擾。處于有效信號帶寬范圍內的外界信號都是有效數據的干擾信號，包括船只機械噪聲、環境噪聲、直達波和海底多次波等。數據采集過程中就是要識別出這些噪聲并盡量消除這些噪聲干擾的影響，提高數據采集質量，使成果更接近真實地質情況。
⑷船只搖擺。調查船走航過程中應盡量保持勻速、慢速行駛，避免大風大浪期間采集數據，并使用涌浪補償設備進行數據修正。
⑸盡可能利用有利的地質資料進行對比驗證，不斷總結淺地層剖面法的資料處理、解釋經驗。
七、結語
海上風電場一般都位于淺海海域，進行風電場海域前期地質勘察，查明工區海域工程地質條件、重大工程地質問題，以及工區海域各巖土層結構和工程地質特性，對于風電場總體布置及初選基礎方案非常重要。采用淺地層剖面法獲得的剖面圖直觀、易于解析，通過將淺地層剖面探測結果與鉆孔資料對比，結果比較吻合。隨著水域工程建設不斷增多，淺地層剖面法將應用于更多的領域。
